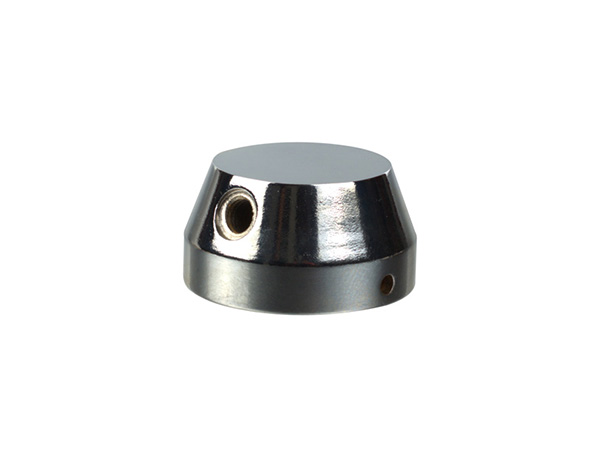

【產品名稱】 圓盤手柄座
【產品型號】 HY8312.3 【執行標準】 JB/T 7272.3-94 (GB4141.18-84) 【產品材質】 鑄鐵 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A(n=1) | Type B(n=3) | Type C(n=4) | D | H | d | h | d? | d? |
| HY8312.3\A10x40 | HY8312.3\B10x40 | HY8312.3\C10x40 | 40 | 22 | 10 | 14 | M6 | 4 |
| HY8312.3\A12x50 | HY8312.3\B12x50 | HY8312.3\C12x50 | 50 | 26 | 12 | 18 | M8 | 5 |
| HY8312.3\A16x60 | HY8312.3\B16x60 | HY8312.3\C16x60 | 60 | 32 | 16 | 21 | M10 | 5 |
| HY8312.3\A18x70 | HY8312.3\B18x70 | HY8312.3\C18x70 | 70 | 32 | 18 | 21 | M10 | 6 |
| HY8312.3\A22x80 | HY8312.3\B22x80 | HY8312.3\C22x80 | 80 | 36 | 22 | 24 | M12 | 6 |
裝配類型：底部帶平式盲孔，有側銷孔位;
特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
