結構圖

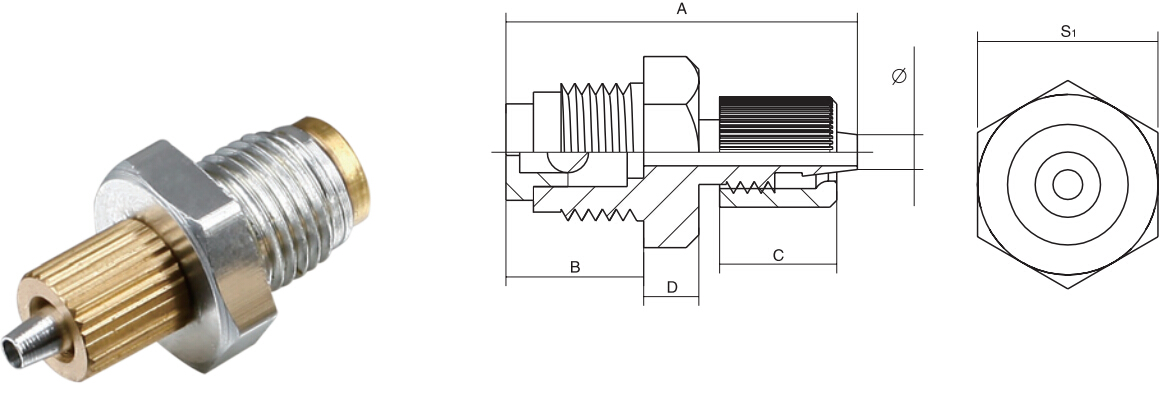

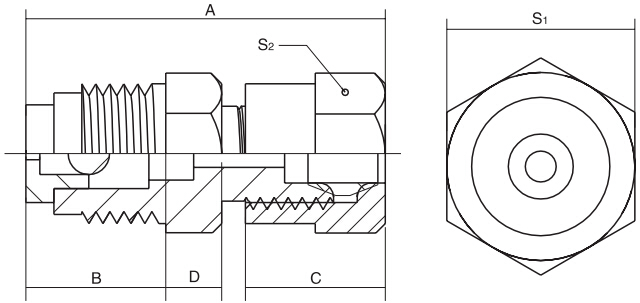

外形及安裝尺寸

使用和特點

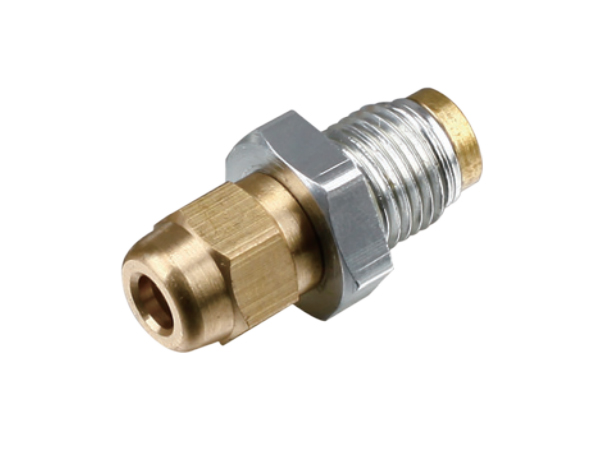

◆ HDT.HGP 型分流止回出油器，該出油器主要用于各種機械設備定點，定量要求不高的情況下使用。

◆ 油泵泵油時各點出油器，按油泵所提供的壓力油通過管路接頭連接，頂開出油器內球閥和壓縮彈簧，開始向設備潤滑點加注潤滑油。

◆ 油泵停止供油，出油器內球閥和壓縮彈簧復位，關閉出油口，保證輸出的油液不向油箱內倒流， 確保再次供油能及時到達潤滑點。

◆ 優點，無堵塞，供油量大，安裝方便，成本低等。

◆ 連接方式：可與 TL 型聯接體連接，可直接連接到潤滑孔。

◆連接管路接頭選擇：有卡套式硬管連接，擴卡式軟管連接。

外形及安裝尺寸
