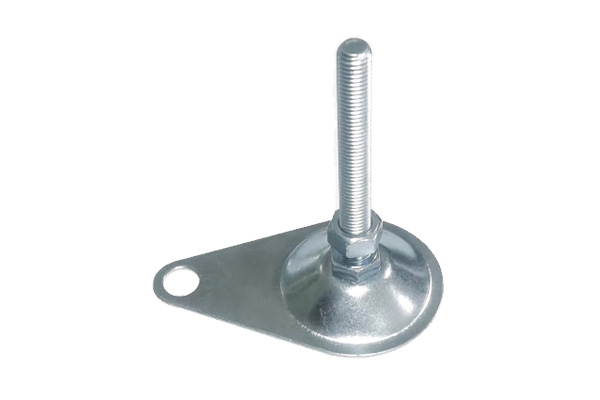

水滴固定型墊腳
【產品型號】HY8334.16
【產品材質】Q235/SUS304
【表面處理】鍍鋅/電泳黑
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數(shù)尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | ||||||||
| D | M | A | L | L1 | L2 | B | E | H | ||
| HY 8334.16 HY 8334.16Y HY 8334.16S | 98.5 | 10 | 80 | 100 | 7 | 8 | 17 | 52 | 2.0 | |
| 100 | 120 | |||||||||
| 12 | 50 | 71 | 8 | 10 | 19 | |||||
| 100 | 121 | |||||||||
| 150 | 171 | |||||||||
| 16 | 50 | 73 | 10 | 13 | 24 | 3.0 | ||||
| 100 | 123 | |||||||||
| 150 | 173 | |||||||||
| 115.5 | 10 | 80 | 100 | 7 | 8 | 17 | 69 | 14 | 2.0 | |
| 100 | 121 | |||||||||
| 12 | 50 | 72 | 8 | 10 | 19 | |||||
| 100 | 122 | |||||||||
| 150 | 172 | |||||||||
| 16 | 50 | 74 | 10 | 13 | 24 | 3.0 | ||||
| 100 | 124 | |||||||||
| 150 | 174 | |||||||||
訂貨示例：Type \ D – M x A
例如鋼制鍍鋅：HY8334.16\98.5-M16x100
例如鋼制電泳：HY8334.16Y\98.5-M16x100
例如不銹鋼制：HY8334.16S\98.5-M16x100
技術信息
| 型號 | 材料 | 表面處理 | ||
| 螺桿 | 底座 | 螺桿 | 底座 | |
| Y8334.16 | Q235 | Q235 | 鍍鋅 | 鍍鋅 |
| Y8334.16Y | Q235 | Q235 | 鍍鋅 | 電泳黑 |
| Y8334.16S | SUS304 | SUS304 | 本色 | 拋光 |
抱歉，該型號暫無3D模型！
