當前位置：首頁 > 產品展示 > 位置調節指示器 > 調節表

更新時間：2025-02-21 瀏覽量：0

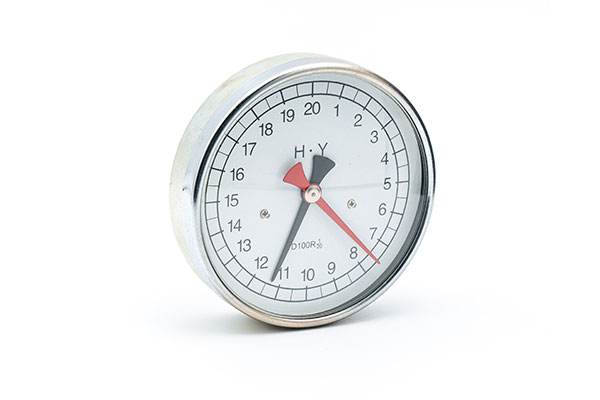

調節表

【產品型號】HY-TB

【產品材質】(外殼)軟鋼、(窗屏)聚碳酸酯、(刻度板)鋁合金

【表面處理】(外殼)鍍鋅、(窗屏)透明、(刻度板)無光銀陽極化處理

【產品品牌】華洋

【產品產地】浙江寧波

【生產廠家】象山華洋機床附件廠

【詢價熱線】86-574-65010069

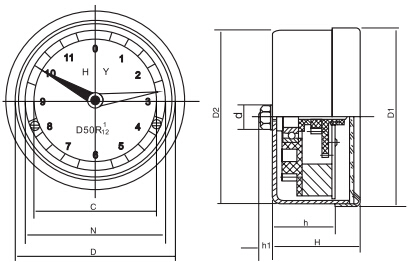

結構圖

調節表HY-TB結構圖

參數尺寸

產品編號	主要尺寸						刻度盤			比率
	D?	D?	d	H	h	h?	C	N	D	i
HY-TB\50xi	55.6	54	8	27.5	18.5	4.5	38	44	50	4、6、8、10 12、15、18、20 24、25、30、40 50、80、100
HY-TB\80xi	85.6	84	8	27.5	18.5	4.5	58	68	80
HY-TB\100xi	106.6	105	8	27.5	18.5	4.5	78	88	100

技術信息

名稱	材料	表面處理
外殼	軟鋼	鍍鋅
窗屏	聚碳酸酯	透明
刻度板	鋁合金	無光銀陽極化處理

刻度盤

刻度盤分順時針和逆時針，可適用于所有的標準比率。

精確度

紅色指針轉一圈，同時黑色指針轉一格，當黑色指針轉一圈時，紅色指針轉的圈數就是指示器的比率。例如：比率10意思是紅色指針轉10圈使得黑色指針轉1 圈。每單位刻度是整個刻度盤的1/10。

比率

當調節表安裝在水平軸上的時候是最精確的，也可以安裝在水平方向成上下 60°角之間的軸上，但是隨著角度的增加，精確度也會相應的減小。

抱歉，該型號暫無3D模型！

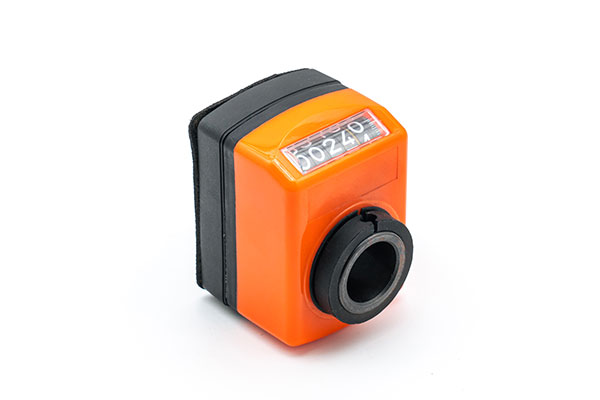

上一個產品：數字位置顯示器沒有了
